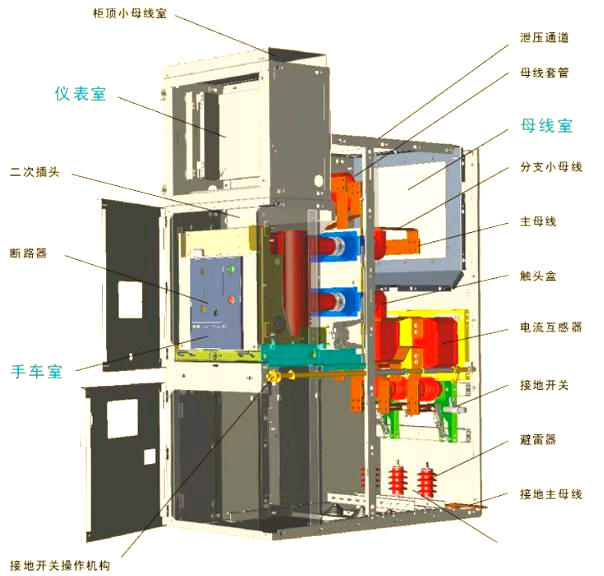

KYN28A-12型中置柜，作為國內常見的高壓開關柜，其全稱是戶內金屬鎧裝移開式開關設備。該型號名稱中，K代表金屬鎧裝，Y表示移開式，N則指明為戶內使用。而28A和12分別代表行業歸口單位頒發的型號序列號和額定工作電壓12kV。值得注意的是，國內還有其他技術來源的同類產品，如KYN28、KYN96、KYN44等，它們都屬于中置式開關柜。接下來，我們將深入探討中置柜的內部結構與工作原理。

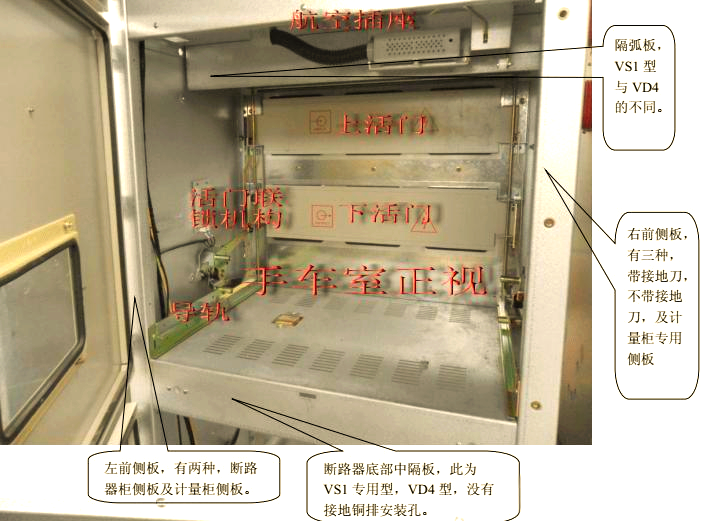

其中，手車作為可抽出式開關柜的核心組件，通常分為PT手車和斷路器手車兩種類型。這些手車上裝備了斷路器、互感器等關鍵的一次電氣設備。在開關柜的操作中，手車能夠靈活地切換至工作、試驗和斷開三個不同位置，以滿足各種操作需求。此外，手車的種類還包括隔離手車、熔斷手車以及計量手車等，進一步豐富了開關柜的功能性。

手車的位置可進一步細分為工作位置和試驗位置。在工作位置，手車被完全推入，此時其線路與觸頭完全連接，只需合上斷路器，即可開始送電使用。這一狀態也可被專業地描述為斷路器的熱備用或運行狀態。而試驗位置則是指手車的線路與觸頭并未完全分離，此狀態下，斷路器的開、關操作均可安全進行，不會對系統造成影響，屬于空分、空合操作，即斷路器處于冷備用狀態。

此外，文中還提到了二次插頭，又稱航空插頭，這種連接器源自軍工行業，因此得名。它用于連接電氣線路，其正確的選擇和使用對保證電路的可靠性至關重要。

另外，開關柜的背面上部還布置了母線室，這里安裝了三相高壓交流母線，并通過支路母線與靜觸頭相連。為確保安全，所有母線都采用絕緣套管進行塑封。當母線需要穿越開關柜隔板時，會使用母線套管進行固定，這種設計能有效防止內部故障電弧的蔓延，并保障母線的機械強度。

儀表室方面，面板上配備了微機保護裝置、轉換開關、保護出口壓板、儀表以及狀態指示燈等設備。此外，儀表室內還有端子排、危機保護裝置控制回路直流電源開關、微機保護工作電源、儲能電機工作電源開關，以及滿足特殊要求的二次設備。
